第一层：手术室端
信号采集的源头——摄像机、术野摄像头、DICOM设备、麦克风等
技术实战 · 手术示教直播
手术示教直播系统是如何实现的？
从手术室到云端的技术全链路
本文是“医学会议直播系列”的第三篇。
拆解手术示教直播中技术门槛最高的场景——从RTC实时互动到RTMP高并发分发、从DICOM影像接入到容灾保障的完整技术路径。
01 · 开篇
手术室里的4K超高清画面，如何穿越千里，实时呈现在示教室的大屏上？从全景摄像机、术野摄像头到CT/MRI的DICOM影像，从主刀医生的讲解到远程专家的实时互动——这些信号如何汇集、融合、分发，最终让远端医生身临其境？
手术示教直播是医学会议直播中技术门槛最高、容错空间最小的场景。它不只是“架个摄像头、推个流”，而是一套涉及信号采集、DICOM接入、实时互动、导播调度、云端分发、容灾保障的完整技术体系。
这篇文章从技术全链路出发，逐层拆解：手术室里发生了什么？DICOM医学影像如何接入？RTC实时互动和RTMP高并发分发如何分层协同？从手术室到云端，每一层的关键技术与实施要点是什么？读完这篇，你将建立对手术示教直播系统的完整认知框架。
系列前篇回顾： 第一篇：行业定义与全场景服务解析 ｜ 第二篇：7个核心指标穿透平台真实能力
02 · 独特挑战
为什么手术示教直播 比普通直播难十倍
普通直播与手术示教直播的差异，不仅是技术参数的不同，更是对“可靠性”“实时性”“专业性”的极致要求。以下是五个关键维度的对比：
| 维度 | 普通直播 | 手术示教直播 |
|---|---|---|
| 视频源数量 | 单路 | 3-5路同时采集（全景+术野+医学影像+腔镜等） |
| 延迟要求 | 3-10秒可接受 | <1秒（示教意义） |
| 医学影像接入 | 无 | DICOM影像实时显示 |
| 合规要求 | 一般 | 必须符合医疗数据管理规定 |
| 观看场景 | 手机/PC | 示教室大屏/PC/移动端多场景 |
延迟为什么必须<1秒？因为手术示教的核心价值在于“实时教学”——主刀医生的每一个动作、每一个决策，都需要与示教室的专家同步。如果画面延迟超过1秒，讲解与操作脱节，示教就失去了意义。
容错为什么如此严苛？手术不能停，直播就不能断。一旦信号中断，可能错过关键手术步骤，整场示教的价值大打折扣。
手术示教直播的“不可能三角”：超低延迟、超高清画质、超高稳定性——三者必须同时满足，缺一不可。
03 · 技术全景
从手术室到云端 四层架构

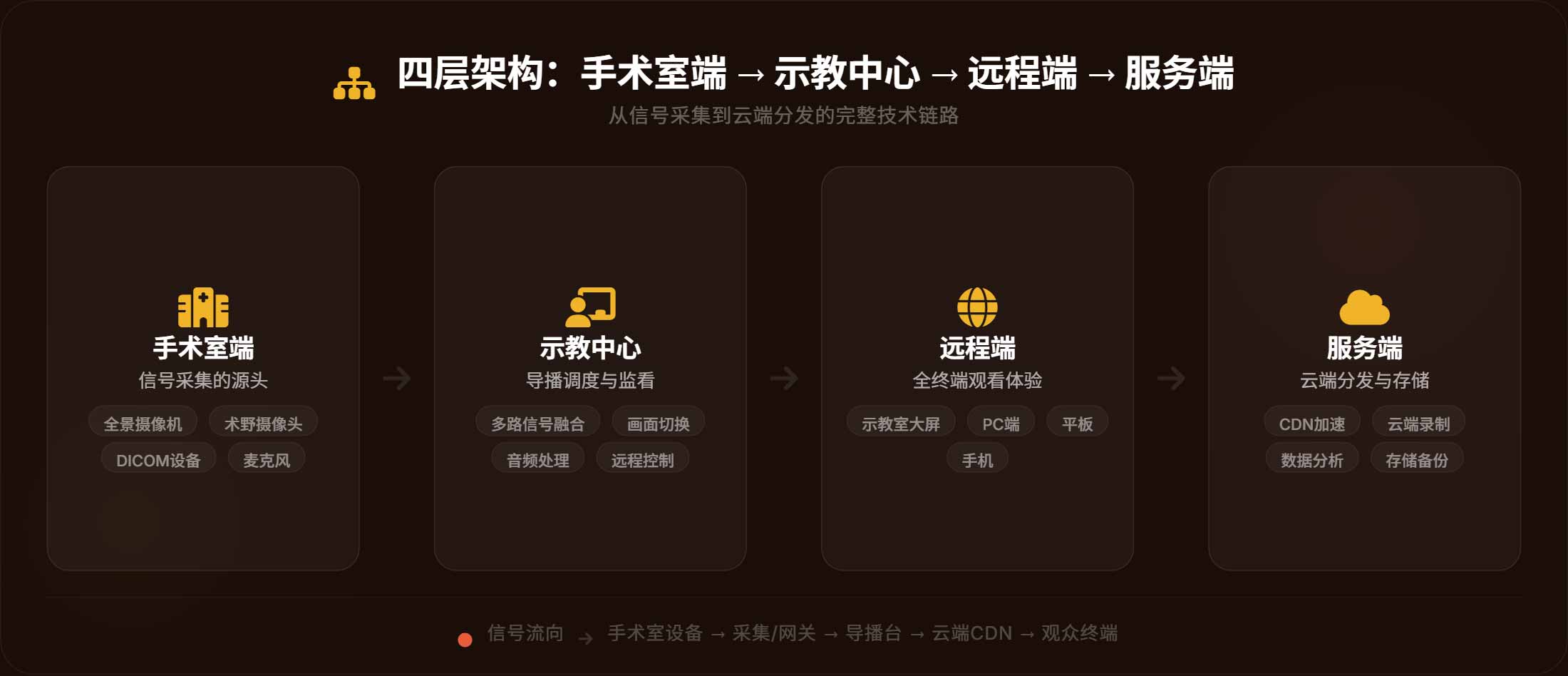

一套完整的手术示教直播系统，从信号源到观众终端，通常分为四个层次：
第二层：示教中心
导播调度与监看——多路信号融合、画面切换、音频处理
导播调度与监看——多路信号融合、画面切换、音频处理
第三层：远程端
医联体单位、示教室、移动端观看——全终端适配
医联体单位、示教室、移动端观看——全终端适配
第四层：服务端
实时音视频、录制、分发、存储——CDN、云录制、数据分析
实时音视频、录制、分发、存储——CDN、云录制、数据分析
信号流向：手术室设备 → 采集/网关 → 导播台 → 云端CDN → 观众终端。每一层都有其关键技术组件和选型考量，下面逐层展开。
04 · 信号采集
手术室里 发生了什么
多路视频同步采集
手术示教最少需要3路视频流，部分复杂场景可达5路以上：
- 全景摄像机（4K枪机）——拍摄手术室整体环境，展示团队配合与手术布局
- 术野摄像机（术野摄像头）——聚焦手术区域的精细画面，是示教的核心视角
- 医学影像设备（DICOM接口）——CT/MRI/DSA等影像的实时接入
- 内窥镜/腔镜——微创手术的专用视角
- 监护仪/显微镜——部分科室的特定信号源
音频采集
音频质量直接影响教学效果。通常采用：
- 环境麦克风——拾取手术室的整体声音（手术操作声、设备提示音）
- 讲解麦克风——主刀医生或讲解专家的语音（领夹或头戴式）
- 两路信号进入调音台混合，输出干净、平衡的音频流
4K超高清标准
现代手术示教普遍要求4K 4:2:2 10bit HDR画质，端到端延迟可控制在10ms以内（仅采集端）。高色深和高动态范围保证手术组织细节的准确还原，这是医生判断的关键依据。
信号采集是整条链路的第一公里。这第一公里如果出了问题——画面模糊、色彩失真、音频杂音——后面所有的技术投入都会大打折扣。
05 · DICOM医学影像接入
最难的一环 DICOM影像实时接入
DICOM（Digital Imaging and Communications in Medicine）是医学影像的国际标准，用于存储、交换和传输CT、MRI、X光等图像及其元数据。在手术示教直播中，将DICOM影像实时接入直播流，是技术含量最高、最容易出问题的环节。
5.1 支持DICOM输出的常见设备与科室
| 设备类别 | 典型设备 | 对应科室 |
|---|---|---|
| 放射类 | CT、MRI、DR/CR、DSA、数字乳腺X线机、数字胃肠机 | 放射科、影像科 |
| 核医学类 | ECT、PET/CT、SPECT | 核医学科 |
| 超声类 | 彩色多普勒超声诊断仪、便携超声 | 超声科、心脏科、妇产科 |
| 内镜类 | 电子胃镜、肠镜、腹腔镜、宫腔镜、支气管镜 | 内镜中心、消化科、呼吸科 |
| 病理类 | 数字病理扫描仪、显微镜成像系统 | 病理科 |
| 心电/脑电类 | 心电图机、脑电图机 | 心内科、神经内科 |
关键辨析：设备“支持DICOM存储”≠“支持DICOM影像网络输出”。手术示教需要的是后者——设备能通过网络（Storage SCU）主动将影像推送到示教系统。
5.2 如何识别设备是否支持DICOM输出（实操五步法）
- 第一步：查看DICOM符合性声明（Conformance Statement）——厂商提供的官方文档，明确列出支持的服务类和角色。重点关注是否支持 Storage Service Class（SCU）。
- 第二步：检查物理接口——设备是否配备RJ45网络接口？通常支持DICOM网络传输的设备会有这个接口。
- 第三步：观察操作界面——在工作站或设备面板上，是否有“发送”“传输”“DICOM发送”等功能选项。
- 第四步：确认DICOM服务类型——除了Storage SCU，还需关注Verification（连接验证）和Modality Worklist（获取检查列表）等辅助服务。
- 第五步：联调测试——将设备与示教系统的DICOM接收端（SCP）连接，验证能否建立关联（Association）并完成影像传输。
5.3 设备不支持DICOM时的三种处理方案
现实中，老旧设备、部分超声、内镜、病理显微镜等可能只有模拟视频或HDMI/SDI输出，没有DICOM网络能力。以下是三种成熟方案：
| 方案 | 适用场景 | 核心原理 |
|---|---|---|
| 方案一：视频采集卡+采集工作站 | 单台老旧设备、预算有限 | 通过采集卡将非DICOM视频源数字化，转换为标准DICOM格式存储或上传 |
| 方案二：DICOM网关（专业级） | 多台非DICOM设备、需统一管理 | 专用硬件/软件（如SoliPACS® SignalGate），支持复合视频/S-Video/分量/VGA/DVI/HDMI/SDI等多种输入，转换为DICOM标准 |
| 方案三：非DICOM影像工作站软件 | CT/MRI等有模拟信号输出的放射设备 | 集登记、采集、阅片、报告于一体，图像采用DICOM 3.0标准存储 |
选型建议：单台设备选方案一，多设备集中管理选方案二，已有PACS需集成选方案三。
5.4 手术示教中的DICOM接入技术路径
路径一（原生支持）：DICOM设备（CT/MRI等）→ 网络（DICOM协议）→ 示教系统DICOM接收端（SCP）→ 解码渲染 → 导播台融合 → 直播分发
路径二（非标设备）：非DICOM设备（超声/内镜等）→ 视频信号（HDMI/SDI/VGA）→ 采集卡/DICOM网关 → 采集工作站/DICOM转换 → 标准DICOM格式 → 示教系统 → 导播台融合 → 直播分发
技术本身可以复制，但对医学影像设备生态的熟悉程度、对DICOM协议的理解深度、对非标设备接入方案的掌握广度，才是真正的专业壁垒。 在手术示教直播项目中，能否在术前快速判断设备的DICOM能力并制定接入方案，往往决定了整场直播的成败。
06 · 分层架构
RTC实时互动 + RTMP高并发分发 双引擎驱动
手术示教同时面临两个截然不同的需求：手术室内的专家需要毫秒级实时互动，而成千上万的观众需要流畅的高并发观看。用同一套技术方案同时满足两者是困难的，因此必须采用分层架构。
第一层：RTC方案（实时通信）——手术室内的专家实时交流
主刀医生、助手、台下专家之间需要实时对话——你一刀我一钳，画面和声音必须同步到毫秒级。这一层直接采用成熟的RTC方案（如WebRTC、腾讯云TRTC等），延迟可控制在<50ms甚至<10ms，部分先进系统能实现8路4K信号融合。
第二层：RTMP/直播方案（高并发分发）——观众端的观看体验
通过导播台将多路信号（全景、术野、DICOM、RTC连线等）融合成一个完整的直播流，通过RTMP推送到云端CDN，分发给成千上万的观众。观众端3-10秒的延迟完全可接受。
真正的技术含量：“融合”与“调度”
- 如何把RTC的低延迟互动流和RTMP的高并发分发流无缝衔接？
- 多路画面如何根据手术节奏智能切换（全景→术野特写→DICOM对照）？
- 手术不能停，直播就不能断——调度策略必须预先设计并演练。
分层不是简单的“RTC+RTMP”叠加，而是将两种技术有机融合，让专家互动与观众观看互不干扰、互为补充，这才是手术示教直播系统设计的核心智慧。
关于分层架构的选型要点，可参考系列第二篇： 《医学会议直播系统怎么选？》
07 · 导播与画面调度
手术画面的“导演” 导播团队的专业度
手术示教直播不是“一路信号推出去”那么简单。导播团队需要在多机位、多信号源之间实时切换，决定“观众看到什么”。
- 信号融合：全景、术野特写、腔镜画面、超声影像、DICOM影像、专家点评画面、PPT……多个信号源融合成一个完整的直播流。
- 流程节奏：导播必须熟悉手术流程，知道什么时候切全景展示团队配合，什么时候给术野特写展示关键操作，什么时候调出DICOM影像做术前术后对照。
- 远程控制：导播人员可在机房远程操控摄像机PTZ（平移/俯仰/变焦）及切换动作，避免干扰手术室无菌环境。
技术设备可以采购，但“懂手术节奏、懂医学关注点”的导播团队是稀缺资源。同样的设备，不同的导播，呈现出来的教学效果天差地别。
08 · 分发与观看
从云端到千万终端 分发与观看体验
- CDN加速：全球节点覆盖，保障公网大规模观看的流畅性，避免卡顿。
- 全终端适配：示教室大屏、PC端、平板、手机——自适应分辨率，满足不同场景。
- 云端录制与存储：多轨道分离录制（视频+音频+字幕），医疗数据须境内存储，满足合规要求。
- 录播点播：手术视频数字化存档，构建医院专属教学知识库，支持课后复盘和反复学习。
- 实时标注与语音讲解：部分系统支持“手术直播+实时标注（画线/圈点）+语音讲解”同步录制，便于教学。
09 · 容灾与稳定保障
手术不能停，直播就不能断 容灾是生命线
手术示教直播的容错要求远高于普通会议直播。任何单点故障都可能导致直播中断，因此必须在各个环节设计冗余。
网络容错
多网络聚合（有线+5G+Wi-Fi），主线路断网自动切换
多网络聚合（有线+5G+Wi-Fi），主线路断网自动切换
推流容错
双路推流主备自动切换，中断恢复时间控制在数秒内
双路推流主备自动切换，中断恢复时间控制在数秒内
设备容错
关键设备冗余配置，转接头、连接线、解码器等均有备份
关键设备冗余配置，转接头、连接线、解码器等均有备份
电源容错
UPS不间断电源+双路供电，确保手术室和导播中心不断电
UPS不间断电源+双路供电，确保手术室和导播中心不断电
存储容错
本地+云端双备份，录制内容不丢失
本地+云端双备份，录制内容不丢失
系统整体传输时延应控制在200ms以内（端到端），且应急预案必须经过实际演练，各岗位清楚“第一反应”动作——断网了怎么办？设备黑了怎么办？信号丢了怎么办？
容灾不是“有备无患”，而是“必须要有”。在手术示教中，每一次中断都是对教学效果的严重损害，客户不会给你第二次机会。
关于容灾方案的选型判断标准，详见： 系列第二篇 · 指标三：线上及现场容错方案
10 · 结语

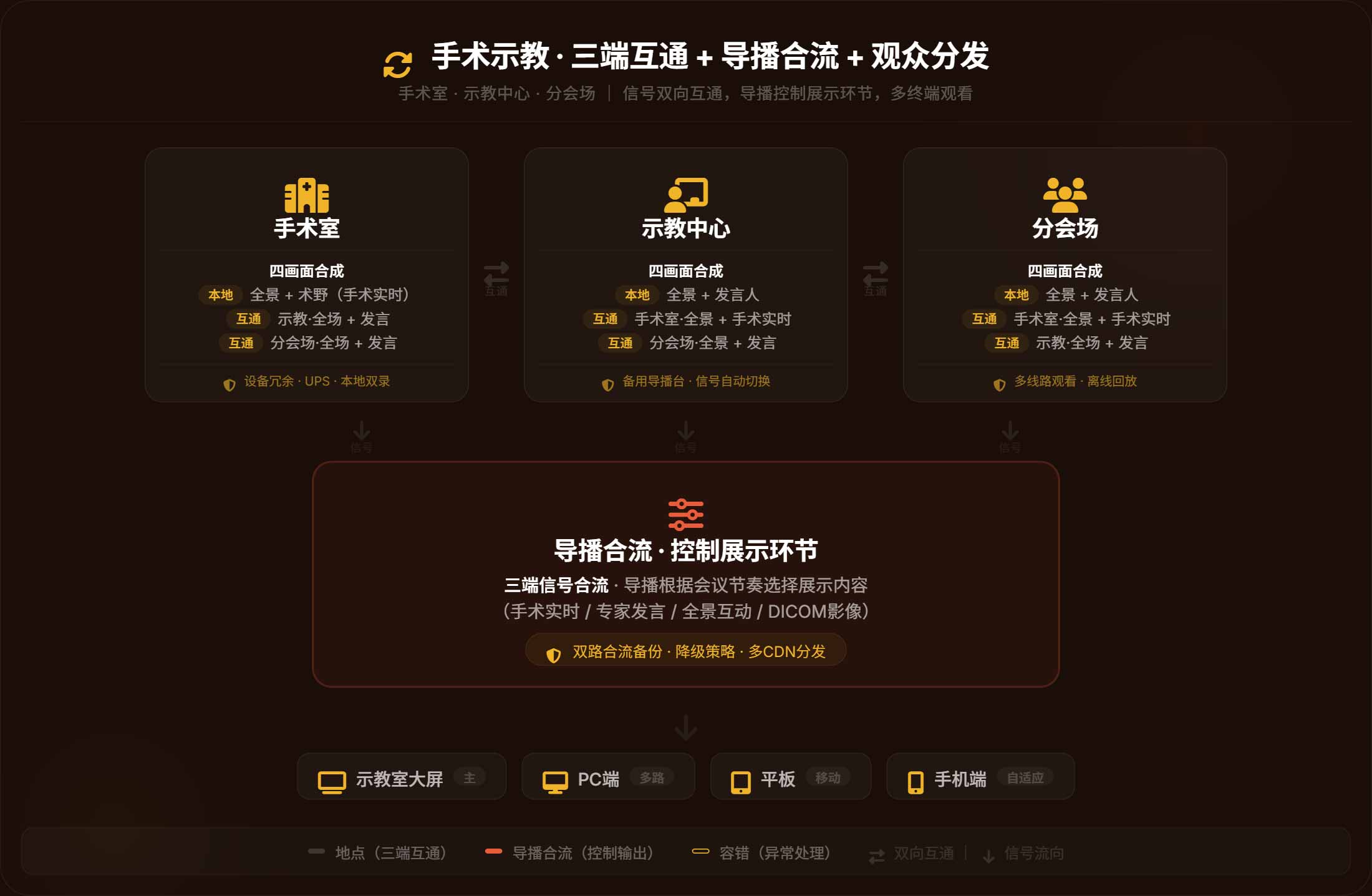

技术是骨架，专业是灵魂
手术示教直播的技术链路——采集、DICOM接入、RTC+RTMP融合、导播调度、分发、容灾——每一个环节都有其特殊性。技术本身可以复制，但对医学场景的理解、对手术流程的熟悉、对突发状况的应急能力，才是真正的壁垒。
选手术示教直播方案时，既要看技术指标（延迟、画质、并发），更要看团队经验：有没有做过同类手术的示教？导播懂不懂手术节奏？工程师会不会处理DICOM接入异常？这些“软实力”往往比硬件参数更能决定示教的成败。
手术示教直播是医学会议直播中技术门槛最高的场景，但“技术”只是起点，“专业”才是终点。在合规与质量并重的时代，只有将技术深度与医学理解深度融合的服务商，才能为医院和医学院真正创造价值。了解我们的医学会议直播系统产品页，查看完整功能与案例。
